拉伸强度＞90MPa，电阻率＜10⁻⁴Ω/sq  碳纳米管均匀分散技术

文章来源：根据发明专利 CN 120904706 A 整理发布单位：上海硼矩新材料科技有限公司注：本文内容基于公开专利文献，旨在进行专业技术解读与分享，不构成任何投资或应用建议。

本篇引用自上海硼矩新材料科技有限公司提出的发明专利（CN 120904706 A），题为“基于声共振混合的碳纳米管/树脂复合材料及制备方法”。该专利针对碳纳米管增强热塑性树脂复合材料在传统制备工艺中存在的分散不均、界面结合弱等关键问题，通过引入声共振混合技术，显著提升了复合材料的综合性能。

01

技术背景与问题

单壁碳纳米管（SWCNTs）具备极高的力学强度、优异的导热性与导电性，是提升树脂复合材料性能的理想增强材料。然而，在传统制备方法（如机械搅拌、熔融共混、溶液混合）中，由于各组分密度、性能差异大，SWCNTs极易团聚，导致其在树脂基体中分散不均，严重影响复合材料的力学、导热及防静电性能，限制了其在高端工业领域的应用。

02

技术方案核心

本发明提供了一种全新的复合材料体系及制备工艺，核心在于采用声共振混合技术，实现多组分物料的微观均匀分散与界面融合。

1. 材料组成复合材料包含以下组分（质量百分比）：

• 单壁碳纳米管（SWCNTs）：0.5–5 wt%
• 玻璃纤维：1–10 wt%
• 碳纤维：0.5–5 wt%
• 球形纳米二氧化硅：0.1–2 wt%
• 热塑性树脂粉体：78–97.9 wt%

树脂基体可选自聚乙烯、聚丙烯、聚酰胺、聚碳酸酯、聚醚醚酮等常见工程塑料的一种或多种混合。

2. 制备工艺流程该工艺主要包括三个阶段：

• S1 预处理：对玻璃纤维及球形纳米二氧化硅进行硅烷偶联剂表面改性及预干燥，提升其与基体的界面相容性。
• S2 声共振混合：将各组分投入专用声共振混合设备中，在50–70 Hz共振频率及5–100 g加速度条件下，形成低频驻波场，实现物料的高均匀度（＞96%）混合，总混合时间不超过40分钟。
• S3 后处理与成型：混合物料经真空脱泡、热压预成型、真空干燥后，通过双螺杆挤出成型，得到最终复合材料制品。

03

性能优势

通过该技术制备的复合材料展现出显著的性能提升：

• 力学性能：拉伸强度 > 90 MPa，较纯树脂基体提升最高达82%；杨氏模量 > 4 GPa。
• 导热性能：导热系数 > 0.5 W/m·K，提升幅度超过80%。
• 防静电性能：表面电阻率降至1.0×10⁴–1.0×10⁻⁹ Ω/sq，较基体降低7–10个数量级，具备优异的静电消散能力。

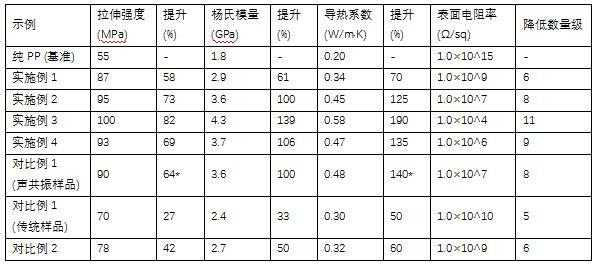

表1 性能对比汇总

表1 直观展示了本发明各实施例与对比例相较于纯聚丙烯（PP）基体的性能提升数据，包括拉伸强度、杨氏模量、导热系数及表面电阻率的变化。数据表明，采用声共振混合技术的实施例在各项性能上均显著优于传统混合方法及缺少关键组分的对比例。

04

技术特点与创新

1.高效均匀分散：声共振产生的驻波场驱动颗粒声学流动，有效解团聚，实现密度差异＞30%的多组分物料均匀混合。

2.工艺环保高效：全过程无需有机溶剂或额外分散剂，物料纯度＞99%，混合时间短，能耗低。

3.界面融合增强：球形纳米二氧化硅作为界面改性剂，在共振剪切作用下进一步促进填料分散与界面结合。

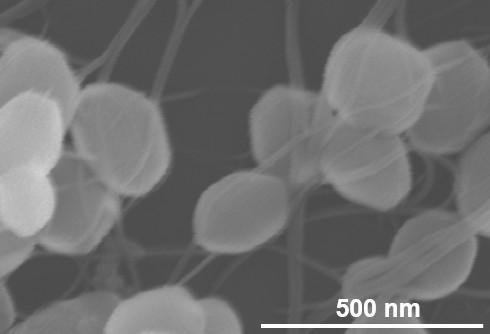

图1 复合材料SEM图像

为本发明实施例1所得复合材料的扫描电子显微镜（SEM）图像。图中可见，经声共振混合处理后，单壁碳纳米管在聚丙烯基体中分布均匀，无明显团聚现象，形成了有利于应力传递和导电/导热的三维网络结构，直观印证了声共振技术对改善分散性的关键作用。

4.宽适用性与可扩展性：适用于多种热塑性树脂体系，工艺易于从实验室放大至连续化生产。

05

应用前景

该复合材料兼具高强、高导热、防静电及良好加工性，十分适用于：

• 汽车领域：轻量化结构件、发动机周边耐热部件；
• 电子电器：高散热电子外壳、集成电路封装材料；
• 精密机械：耐磨传动部件、防静电功能构件。

06

总结

本发明通过引入声共振混合这一物理场辅助工艺，成功解决了碳纳米管在树脂基体中的分散难题，实现了复合材料力学、热学及电学性能的协同提升。该技术不仅具有显著的性能优势，也具备良好的工艺可控性与产业化潜力，为高性能聚合物复合材料的发展提供了新的技术路径，具有重要的工程应用价值与市场前景。
