在高端装备制造、资源勘探与精密加工等领域，工具材料的性能直接关系到作业效率、成本控制与设备寿命。传统金刚石工具多采用铜基粘结相，存在界面结合弱、耐磨性不足、易腐蚀等问题。近年来，镍基合金因其优异的耐磨性、耐腐蚀性及与金刚石的良好润湿性，被视为潜在替代材料，然而其高熔点导致的烧结难题与金刚石石墨化风险，一直制约其实际应用。

中南大学公开的发明专利（CN116970852A）提出了一种高强韧高耐磨镍铜基金刚石复合材料，并通过声学共振混粉与快速热压烧结相结合的新型工艺，成功实现了该材料的高效、安全、规模化制备。该技术不仅在材料体系上实现创新，更在工艺层面展现出显著的工业化潜力。

01

材料设计：镍铜合金×金刚石

强韧与耐磨的协同提升/technical core

该复合材料以镍铜合金（蒙乃尔合金）为粘结相，金刚石为增强相，通过成分与结构的精细调控，实现综合性能突破：

1. 粘结相优化——低温高强镍铜合金传统镍铜合金熔点约1350℃，易导致金刚石在烧结中石墨化。本研究通过添加Si、Mn、B等元素，将合金熔点降低至947–1015℃，显著抑制了金刚石的石墨化倾向。同时，这些元素通过固溶强化、细晶强化与第二相强化，提升了基体的硬度、强度和耐腐蚀性。

2. 增强相优选——高品质金刚石与界面强化金刚石选用D级、170–200目的颗粒，在保证耐磨性的同时避免因粒径过小引起的团聚或过大导致的界面结合弱化。为进一步提升界面结合力，金刚石表面可进行镍镀层处理（增重30–60%），通过镀层作为扩散过渡层，显著增强金刚石与金属基体的结合强度，提高复合材料整体性能与服役稳定性。

02

工艺突破：声共振混粉×快速热压烧结

高效、均匀、安全制备 / Efficient, uniform, and safe preparation

图1：实施例3复合材料中金刚石形貌（扫描电镜图像）（专利原文图1）

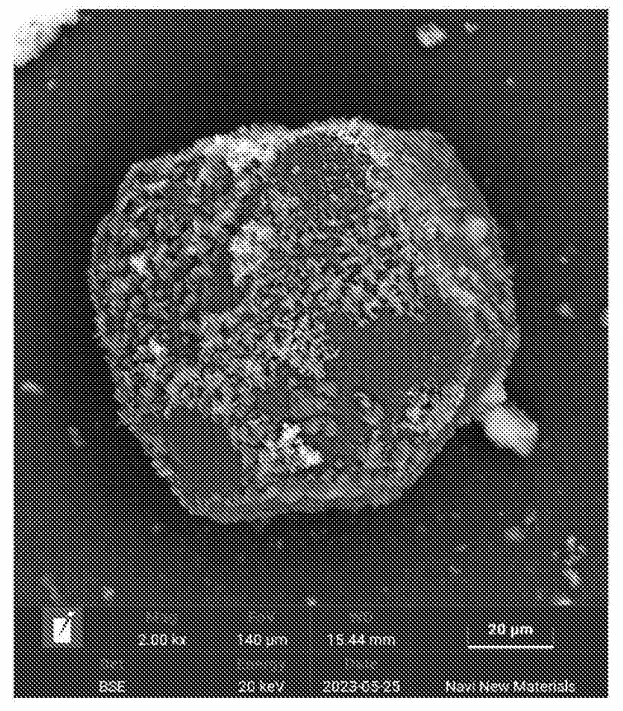

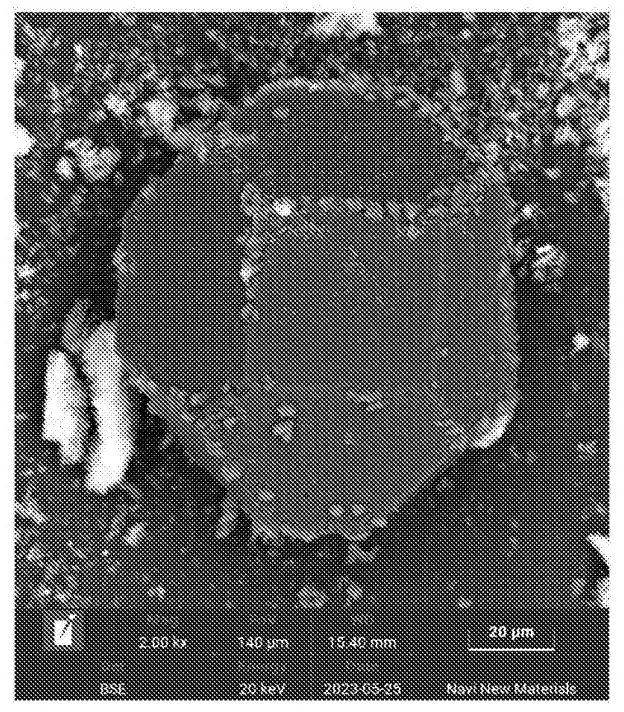

图注：如图所示，在优化后的烧结工艺下，金刚石颗粒晶型完整，棱角清晰，表面光滑。这表明声共振混粉与低温快速热压烧结工艺有效避免了高温对金刚石的热损伤，抑制了其表面石墨化，为材料的高耐磨性奠定了基础。

1. 声学共振混粉技术——高效均匀且安全传统机械球磨法混粉易引入杂质、存在燃爆风险。本专利采用声学共振法，在加速度40–55g、时间4–6min的条件下，实现镍铜合金粉末与金刚石颗粒的高效、均匀混合。该方法不仅混合效率高，且全程无介质接触，避免了杂质引入与安全隐患，更适合工业化连续生产。

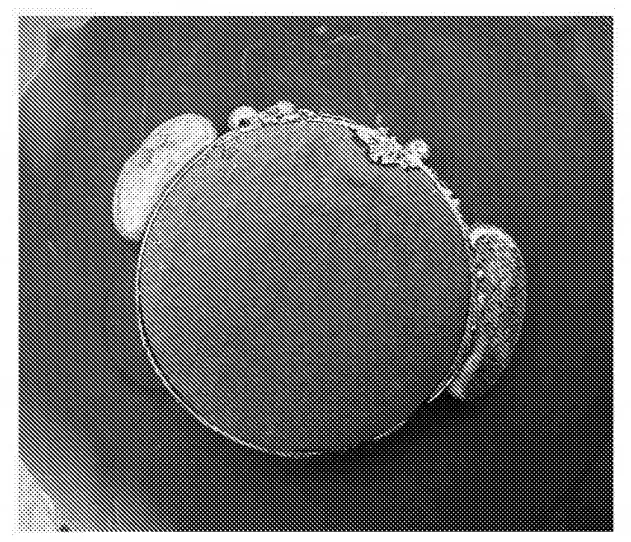

图2：实施例5复合材料中金刚石形貌（经王水腐蚀后）（专利原文图2）

图注：经强酸腐蚀后，金刚石表面仍牢固附着大量镍铜合金粘结相。此现象直接证明了改性后的镍铜合金与金刚石之间具有优异的界面润湿性和化学相容性，是实现高界面结合强度的关键证据。

2. 快速热压烧结工艺——低温短时、高致密成形烧结过程采用分段升温与加压控制：

• 先低温阶段（380–400℃）预压，促进颗粒重排；
• 再中温阶段（665–785℃）进一步致密化；
• 最终在775–875℃ 下保温8–16min完成烧结。该工艺在较低温度下实现完全致密化，有效抑制金刚石石墨化，同时缩短生产周期，降低能耗。

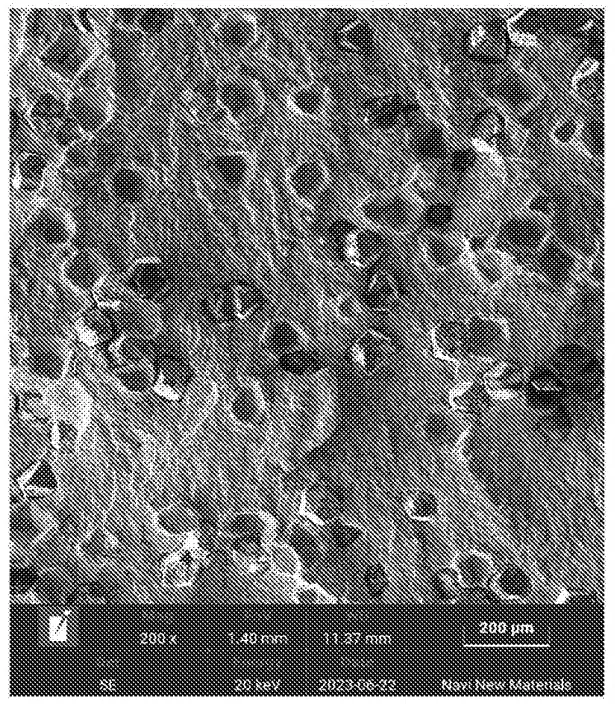

图3：实施例8复合材料断面形貌（金刚石含量15 vol.%）（专利原文图3）

图注：复合材料断口扫描电镜图显示，断裂模式为粘结相的穿晶解理断裂，伴有少量金刚石颗粒脱落。金刚石脱落坑分布相对分散，表明在此含量下，增强相分布均匀，未形成严重的应力集中点，材料强韧性得以兼顾。

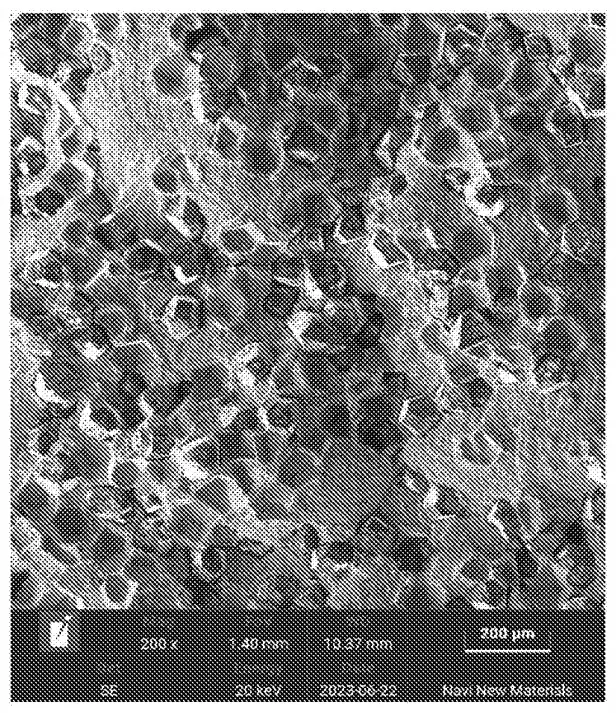

图4：实施例10复合材料断面形貌（金刚石含量25 vol.%）（专利原文图4）

图注：当金刚石体积分数提升至25%时，断口中出现大量密集、连片的金刚石脱落坑。这表明过高的金刚石含量易导致颗粒团聚，在受力时引发连锁失效，反而会损害复合材料的整体力学性能，印证了金刚石含量存在最佳区间。

03

数据支撑-综合性能行业领先

性能卓越 / excellent performance

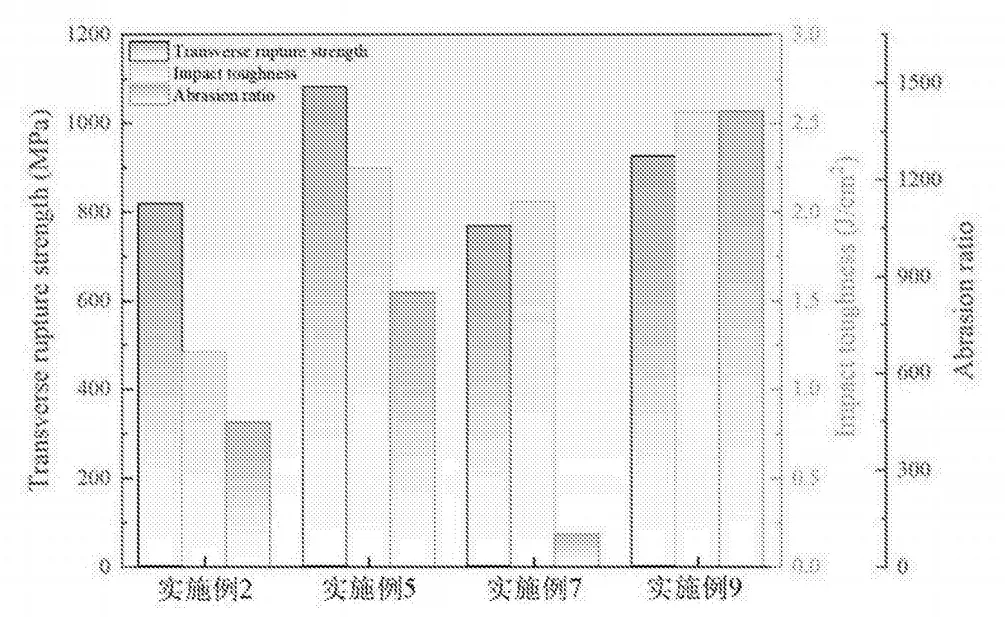

图11：实施例2、5、7、9复合材料性能对比（专利原文图11）

图注：通过柱状图对比不同工艺与配方的核心性能指标可见，经过综合优化的实施例5与9，在抗弯强度、冲击韧性和磨耗比上均达到了最佳平衡，实现了“强、韧、耐磨”一体化提升，性能远超传统材料。

经系统测试，该复合材料表现出优异的力学与耐磨性能：

• 抗弯强度：高达1080.45 MPa
• 冲击韧性：最高达2.565 J/cm²
• 磨耗比：最高达1412.2774，远超传统铜基金刚石材料。

即使在无磷环保配方下，材料仍保持抗弯强度≥925 MPa、冲击韧性≥2.175 J/cm²、磨耗比≥728的优异水平，完全满足高负荷、高磨损工况下的使用要求。

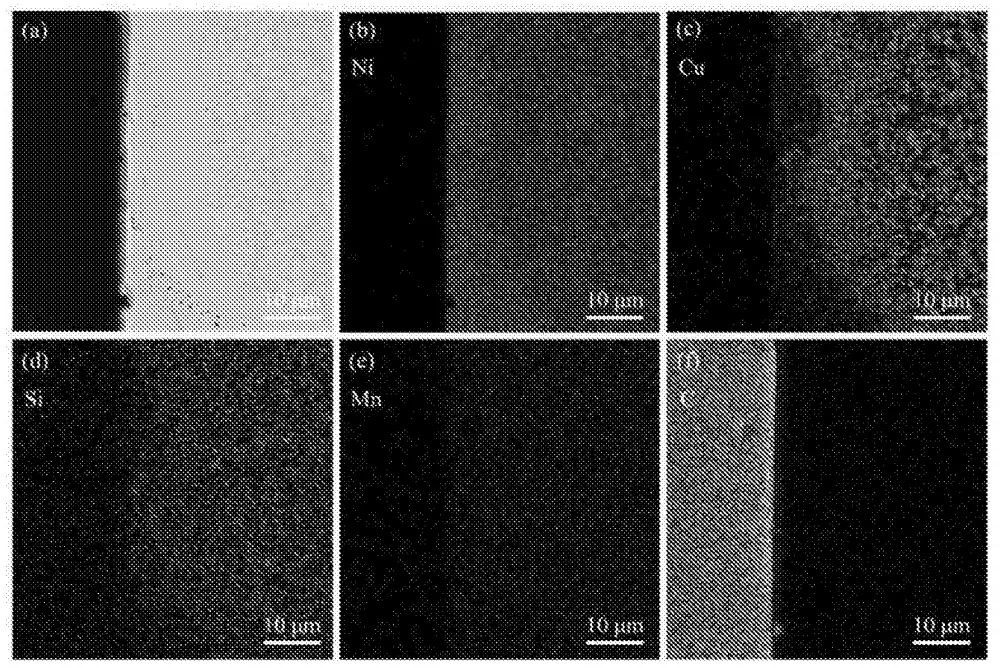

图5：实施例10复合材料界面能谱（EDS）面扫描图（专利原文图5）

图注：能谱面扫描分析显示，在镀镍金刚石与镍铜合金的界面处，Ni、Cu等元素呈梯度平缓过渡，界面结合紧密无缝隙。镀镍层作为缓冲层，有效促进了元素互扩散，实现了从金刚石到金属基体的冶金结合。

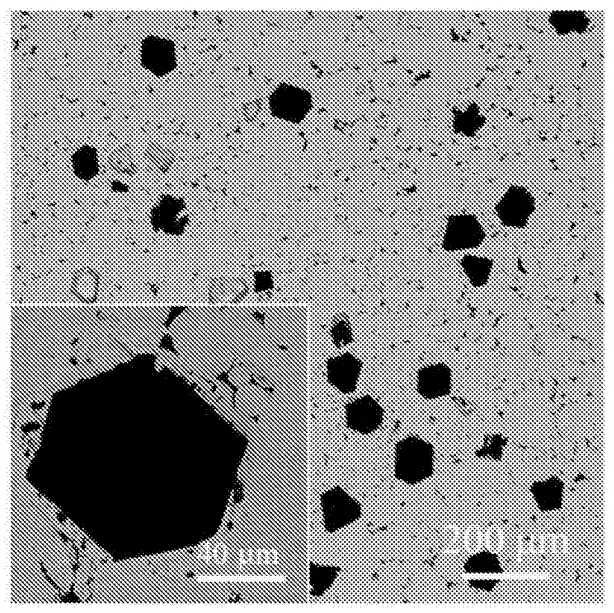

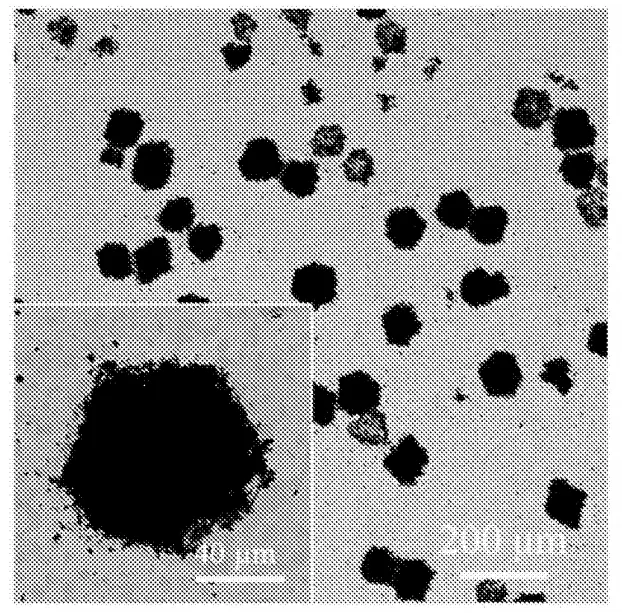

图7 & 图8：不同烧结温度下的复合材料微观组织对比（专利原文图7，对比例5，750℃）（专利原文图8，对比例6，900℃）

图注：图7显示，750℃烧结温度过低，材料中存在大量孔隙（黑色区域），致密度差。图8显示，900℃烧结温度过高，金刚石颗粒边缘出现明显暗环（箭头处），此为严重石墨化特征，将导致硬度与耐磨性骤降。两图对比凸显了本发明精确控制烧结温度窗口（775-875℃）的关键性。

04

应用前景广阔

助力高端工具国产化升级 / Assist in upgrading high-end tools

该复合材料适用于对强度、韧性、耐磨性均有严苛要求的工具领域：

• 钻探工具：石油钻头、地质钻齿、采矿钻具等；
• 切削与磨削工具：高端数控刀具、磨削盘、砂轮等；
• 耐磨结构件：模具、导向套、密封环等。

图9：对比例6复合材料脱模前实物照片（问题工艺警示）（专利原文图9）

图注：当采用不合适的过高烧结温度时，粘结相过熔形成过量液相，渗出模具并与之粘结，造成工件报废与脱模风险。此图从反面印证了本发明工艺参数的安全性与可靠性，是工业化生产必须规避的问题。

在当前制造业转型升级、关键工具材料自主可控的背景下，该材料及其制备工艺具备显著的性能优势与产业化可行性，有望在航空、能源、精密加工等领域实现广泛应用，推动我国高端工具材料的技术进步与产业升级。

05

结语

蜂鸟声共振 / Hummer Acoustic Mixers

中南大学本次公开的镍铜基金刚石复合材料及其制备技术，从材料设计、工艺创新到性能验证，均体现出系统性的研发突破。其采用的声共振混粉与快速热压烧结工艺，不仅从根源上提升了材料性能，更构建了一条安全、高效、可控的工业化生产路径，为我国高端金刚石工具材料的自主发展提供了坚实的技术支撑与解决方案。
